Đặc tính kỹ thuật:

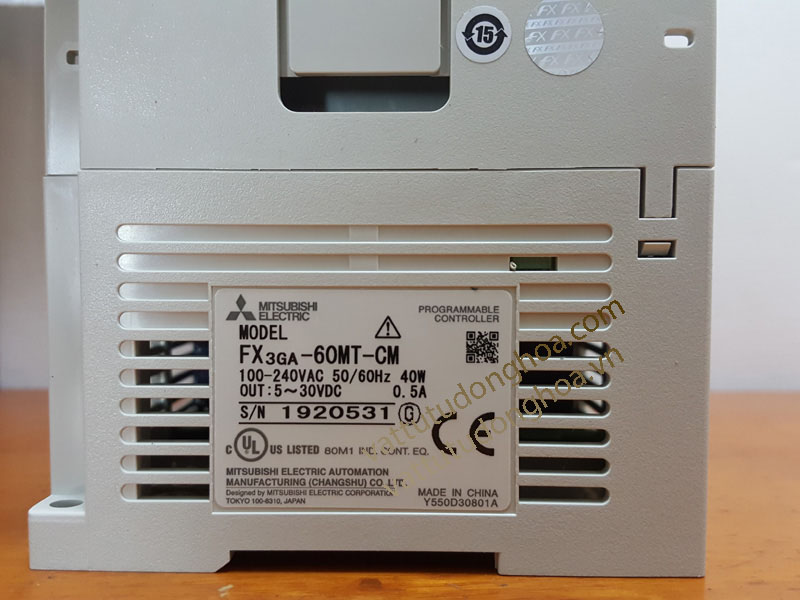

Mã hàng: FX3GA-60MT-CM
Tốc độ xử lý:
- Basic instructions: 0.21μs (standard mode), 0.42μs (extention mode)
- Applied instructions: 0.5μs (standard mode), 1.2μs (extention mode)
Bộ nhớ chương trình:
- Bộ nhớ có sẵn: 32.000 steps/EEPROM cài đặt trong Parameter
- Standard mode: 16.000 steps
- Extention mode: 16.001 steps trở lên
- Memory cassette (Option): 32.000 steps/EEPROM
- Writing function during runing: có thể sửa chương trình trong khi đang RUN
- Keyword function: có
Ngõ vào: 36
- Dạng DC Sink/Source (0V hoặc 24VDC)
- X0 to X5 có chức năng: high-speed counter, input interruption, pulse catch, speed detection (SPD) instructions, general-purpose input
Ngõ ra: 24
- Transistor, dạng Sink (0V)
- Điện áp hoạt động: 24VDC
Khả năng mở rộng: (tham khảo thêm tài liệu)
- max 128 I/O
- Analog I/O: max 4 ADP channels (64 special function block input channels)
Cổng giao tiếp:
- cổng USB-mini: download/Upload chương trình
- cổng tròn 8 chân RS-422, download/Upload chương trình hoặc kết nối với HMI
Nguồn cấp: 100-240VAC
24VDC Service power supply: max 400mA 24VDC (khi không có lắp thêm mô đun mở rộng)
Chức năng thời gian thực: có hỗ trợ
Xử lý số thực: có hỗ trợ
High speed counters (HSC):
- 1 phase: 6 kênh
- X000, X001, X003, X004: 60kHz
- X002, X005: 10kHz
- 2 phase: 3 kênh
- 30kHz /2kênh, 5kHz /1kênh
Ngõ ra phát xung: Y0, Y1, Y2
- Tần số phát xung: 100kHz
- Điện áp hoạt động: 5-24VDC
Lưu ý khi kết nối thêm mô đun mở rộng:
Đối với PLC nguồn cấp 100-240VAC, cần tính toán nguồn nội 5VDC nếu vượt quá phải lắp thêm mô đun Extension power supply unit FX3U-1PSU-5V hoặc sử dụng mô đun có nguồn cấp 100-240VAC
===================================================
Tài liệu:
FX3G_hardware edition (tham khảo mức tiêu thụ năng lượng tại trang 96/432)
Tài liệu lập trình: FX3S_3G_3U_programming
